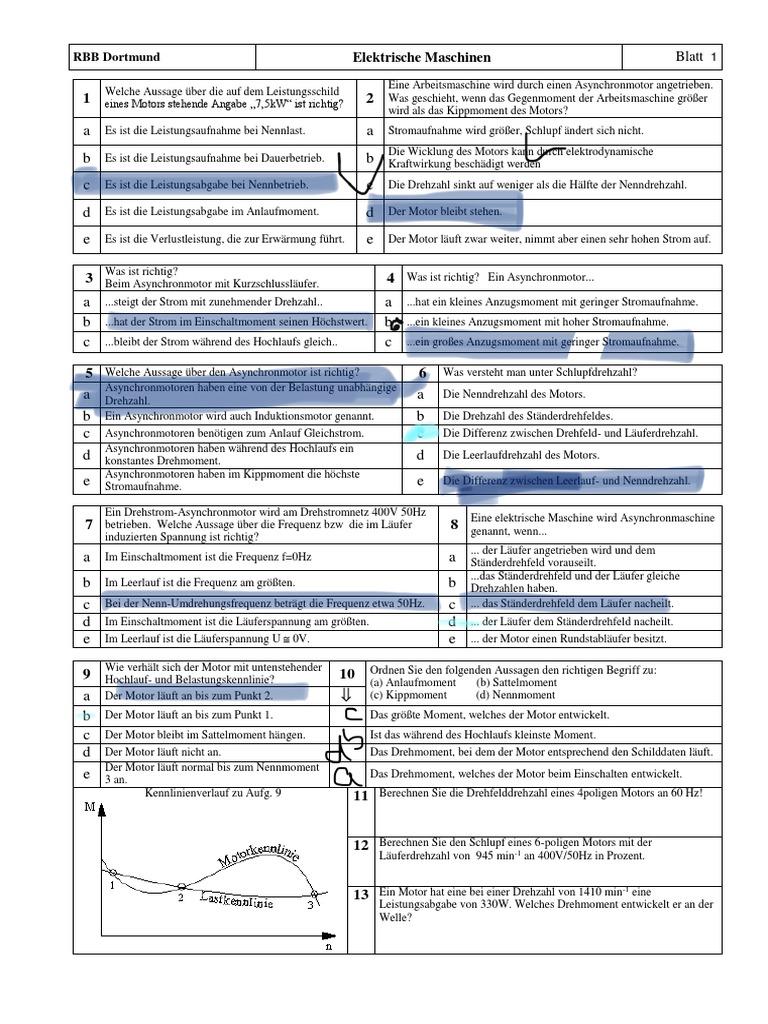

RBB Dortmund Elektrische Maschinen Blatt 1

Eine Arbeitsmaschine wird durch einen Asynchronmotor angetrieben.

Welche Aussage über die auf dem Leistungsschild
1 eines Motors stehende Angabe „7,5kW“ ist richtig?
a Es ist die Leistungsaufnahme bei Nennlast.
b Es ist die Leistungsaufnahme bei Dauerbetrieb.
2 Was geschieht, wenn das Gegenmoment der Arbeitsmaschine größer
wird als das Kippmoment des Motors?
a Stromaufnahme wird größer, Schlupf ändert sich nicht.
Die Wicklung des Motors kann durch elektrodynamische
b Kraftwirkung beschädigt werden

c Es ist die Leistungsabgabe bei Nennbetrieb. c Die Drehzahl sinkt auf weniger als die Hälfte der Nenndrehzahl.

d Es ist die Leistungsabgabe im Anlaufmoment. d Der Motor bleibt stehen.

e Es ist die Verlustleistung, die zur Erwärmung führt. e Der Motor läuft zwar weiter, nimmt aber einen sehr hohen Strom auf.

Was ist richtig?

3 Beim Asynchronmotor mit Kurzschlussläufer. 4 Was ist richtig? Ein Asynchronmotor...

a ...steigt der Strom mit zunehmender Drehzahl.. a ...hat ein kleines Anzugsmoment mit geringer Stromaufnahme.
b ...hat der Strom im Einschaltmoment seinen Höchstwert. b ...ein kleines Anzugsmoment mit hoher Stromaufnahme.
c ...bleibt der Strom während des Hochlaufs gleich.. c ...ein großes Anzugsmoment mit geringer Stromaufnahme.

5 Welche Aussage über den Asynchronmotor ist richtig? 6 Was versteht man unter Schlupfdrehzahl?
Asynchronmotoren haben eine von der Belastung unabhängige
a Drehzahl. a Die Nenndrehzahl des Motors.

b Ein Asynchronmotor wird auch Induktionsmotor genannt.
c Asynchronmotoren benötigen zum Anlauf Gleichstrom.
Asynchronmotoren haben während des Hochlaufs ein
d konstantes Drehmoment.
Asynchronmotoren haben im Kippmoment die höchste
e Stromaufnahme.
b Die Drehzahl des Ständerdrehfeldes.
c Die Differenz zwischen Drehfeld- und Läuferdrehzahl.
d Die Leerlaufdrehzahl des Motors.
e Die Differenz zwischen Leerlauf- und Nenndrehzahl.

Ein Drehstrom-Asynchronmotor wird am Drehstromnetz 400V 50Hz

7 betrieben. Welche Aussage über die Frequenz bzw die im Läufer
induzierten Spannung ist richtig?
a Im Einschaltmoment ist die Frequenz f=0Hz
b Im Leerlauf ist die Frequenz am größten.
c Bei der Nenn-Umdrehungsfrequenz beträgt die Frequenz etwa 50Hz.
d Im Einschaltmoment ist die Läuferspannung am größten.
e Im Leerlauf ist die Läuferspannung U  0V.
Eine elektrische Maschine wird Asynchronmaschine
8 genannt, wenn...
... der Läufer angetrieben wird und dem
a Ständerdrehfeld vorauseilt.
...das Ständerdrehfeld und der Läufer gleiche
b Drehzahlen haben.
c ... das Ständerdrehfeld dem Läufer nacheilt.
d ... der Läufer dem Ständerdrehfeld nacheilt.
e ... der Motor einen Rundstabläufer besitzt.

Wie verhält sich der Motor mit untenstehender
9 Hochlauf- und Belastungskennlinie?
a Der Motor läuft an bis zum Punkt 2.
b Der Motor läuft an bis zum Punkt 1.
c Der Motor bleibt im Sattelmoment hängen.
d Der Motor läuft nicht an.
Der Motor läuft normal bis zum Nennmoment
e 3 an.
Kennlinienverlauf zu Aufg. 9
Ordnen Sie den folgenden Aussagen den richtigen Begriff zu:
10
(a) Anlaufmoment (b) Sattelmoment
 (c) Kippmoment (d) Nennmoment
Das größte Moment, welches der Motor entwickelt.
Ist das während des Hochlaufs kleinste Moment.
Das Drehmoment, bei dem der Motor entsprechend den Schilddaten läuft.
Das Drehmoment, welches der Motor beim Einschalten entwickelt.
11 Berechnen Sie die Drehfelddrehzahl eines 4poligen Motors an 60 Hz!

12 Berechnen Sie den Schlupf eines 6-poligen Motors mit der

Läuferdrehzahl von 945 min-1 an 400V/50Hz in Prozent.

13 Ein Motor hat eine bei einer Drehzahl von 1410 min-1 eine
Leistungsabgabe von 330W. Welches Drehmoment entwickelt er an der
Welle?
RBB Dortmund Elektrische Maschinen Blatt 2

14 15 Welche Größen müssen übereinstimmen, um

Synchrongeneratoren mit hoher Drehzahl haben einen ...
a Vollpolläufer
b Schenkelpolläufer
16
Die Drehzahl eines Synchronmotors...
a ...ist belastungsabhängig
b ...ist gleich der Drehfelddrehzahl
c ...liegt unterhalb der Drehfelddrehzahl
(Schlupf)
Welches Bremsverfahren ist bei einem Lasten-Aufzug
18 auf jeden Fall vorgeschrieben?
a Gegenstrombremsung
b Gleichstrombremsung
c Mechanische Bremsung
Synchrongeneratoren mit hoher Leistungsabgabe
20 werden als ....
a ... Innenpolmaschine gebaut.
b ... Aussenpolmaschine gebaut
22 Welchen Vorteil hat die Gleichstrombremsung
gegenüber der Gegenstrombremsung?
a Die Bremszeit ist kürzer
b Das Bremsmoment ist größer
Es besteht keine Gefahr des Hochlaufs in
c Gegenrichtung
d Die Bremsleistung geht zurück ins Netz
24 Welche Wirkleistung P (in kW) nimmt der
Motor mit nebenstehendem Leistungsschild auf?
Synchrongeneratoren parallel schalten zu können?
a) Spannung e) Strom
b) Nennleistung f) Frequenz
c) Phasenlage g) Scheinleistung
d) Wirkungsgrad h) Phasenfolge
17 Was ist richtig? Beim Stromverdrängungsläufer wird ein besseres
Hochlaufverhalten ...
a ...durch eine Erhöhung des Blindwiderstandes im Läuferkreis erreicht.
b ...durch eine Erhöhung des Wirkwiderstandes im Läuferkreis erreicht.
... durch Zuschalten eines Läuferanlasswiderstandes in den Läuferkreis über
c Schleifringe erreicht.
19 Was versteht man unter einem Motor mit Dahlanderschaltung?
a Motoren mit Drehzahländerung durch Frequenzänderung
b Abbremsen von Motoren mittels Gegenstrom.
c Motoren mit Drehzahländerung durch Polzahländerung
Wodurch erreicht man, dass sowohl beim Stromverdrängungsläufer als
21 auch beim Schleifringläufer gute Anlaufeigenschaften entstehen?
a Durch Absenkung der Läuferspannung
b Durch zusätzliche Widerstände in der Zuleitung zum Stator.
c Durch Erhöhung des Wirkwiderstandes im Läuferkreis
Bei einem Schleifringläufermotor für 400V/50Hz wird die Läuferspannung
23 und Frequenz gemessen. Welche Aussage ist richtig?
a Im Einschaltmoment ist die Frequenz 0 Hz.
b Im Leerlauf ist die Läuferspannung am größten.
c Im Einschaltmoment ist die Läuferspannung am größten.
d Im Leerlauf ist die Frequenz am größten.

25 Welchen Wirkungsgrad hat der Motor mit dem 26 Welchen Nennschlupf in % hat der Motor mit dem
Leistungsschild von Aufgabe 24? Leistungsschild von Aufgabe 24?

14min-1
27 Ein 4-poliger Asynchronmotor an 50Hz hat einen 28 In der Zuleitung eines Drehstrom-Asynchronmotors fließen 0,72A
Schlupf von 3,5%. Wie groß ist die a) Drehfelddrehzahl, bei 400V Netzspannung. Der Leistungsfaktor beträgt 0,78. Wie
b) die Läuferdrehzahl? groß ist a) die aufgenommene Wirkleistung, b) die induktive

a)1500 Blindleistung?

29
b)1447,5
Welche Verlustleistung hat ein 3,5kW-Drehstrommotor 30 Welchen Leistungsfaktor hat ein 2 kW-Drehstrommotor an 400V
mit einem Wirkungsgrad von 78%? bei einer Stromaufnahme von 4,5A und einem Wirkungsgrad von
78%?
RBB Dortmund Elektrische Maschinen Blatt 3

33

34

35
RBB Dortmund Elektrische Maschinen Blatt 4

36
RBB Dortmund Elektrische Maschinen Blatt 5

37
