SolidWorks Kursleiterhandbuch und Kursunterlagen

REPRODUZIERBAR

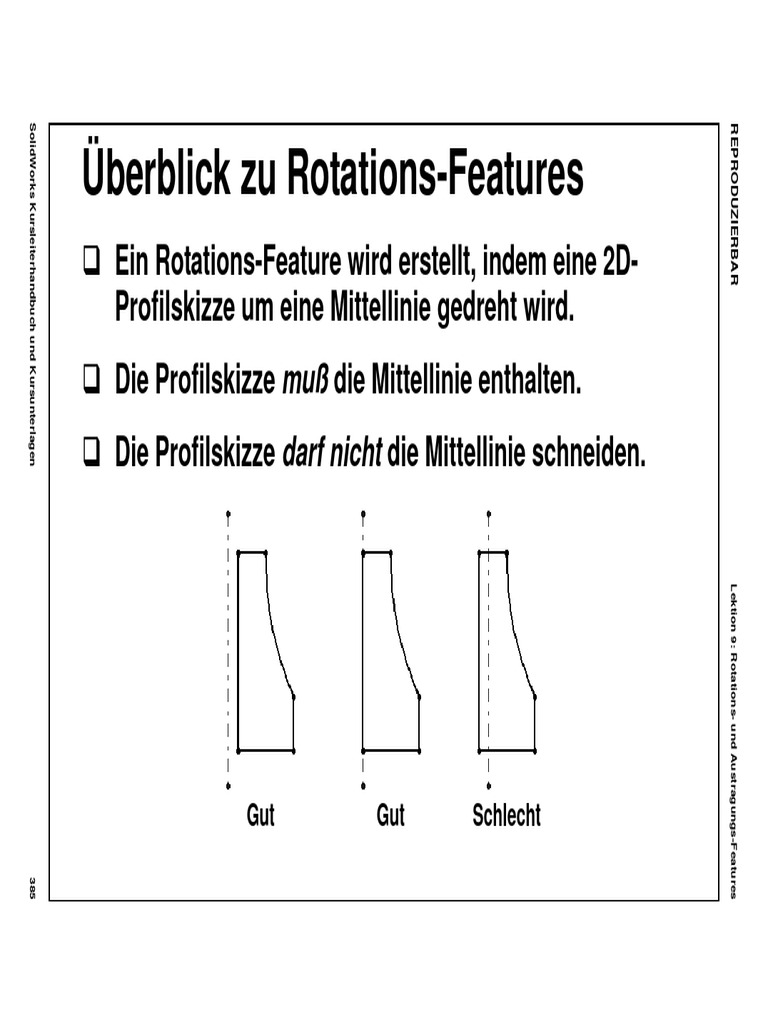

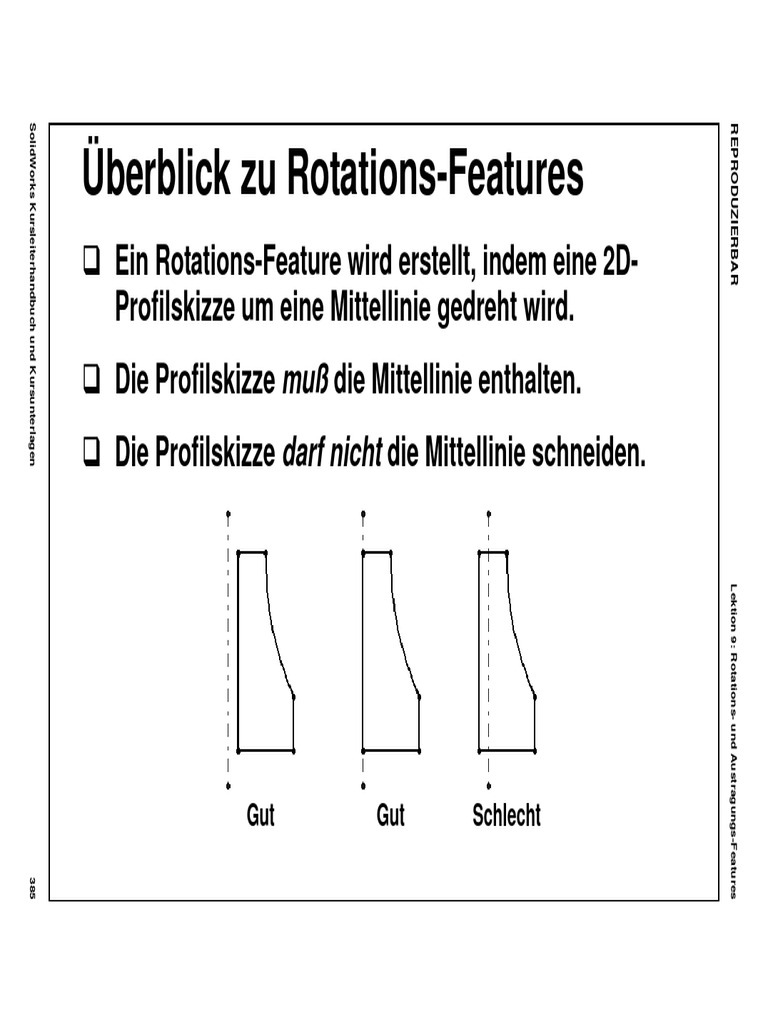

Überblick zu Rotations-Features
! Ein Rotations-Feature wird erstellt, indem eine 2D-
Profilskizze um eine Mittellinie gedreht wird.
! Die Profilskizze muß die Mittellinie enthalten.
! Die Profilskizze darf nicht die Mittellinie schneiden.

Lektion 9: Rotations- und Austragungs-Features

Gut Gut Schlecht
385
386

Lektion 9: Rotations- und Austragungs-Features

Erstellung eines Rotations-Features:
1. Wählen Sie eine Skizzierebene aus. Mittellinie

2. Skizzieren Sie ein 2D-Profil.

3. Skizzieren Sie eine Mittellinie.

" Die Mittellinie muß sich in der Skizze mit dem
Profil befinden. Sie kann nicht in einer
SolidWorks Kursleiterhandbuch und Kursunterlagen

anderen Skizze enthalten sein.

" Das Profil darf die Mittellinie nicht
schneiden.

REPRODUZIERBAR
SolidWorks Kursleiterhandbuch und Kursunterlagen

REPRODUZIERBAR
Erstellung eines Rotations-Features:
4. Klicken Sie auf Aufsatz/Basis rotiert
.

5. Geben Sie den Rotationswinkel an, und

klicken Sie auf OK.
" Der Standardwinkel beträgt 360°. Er kann in
mehr als 99 % der Fälle verwendet werden.

Lektion 9: Rotations- und Austragungs-Features

387
Lektion 9: Rotations- und Austragungs-Features REPRODUZIERBAR
Erstellung eines Rotations-Features:
6. Die Skizze wird um die Mittellinie
gedreht, wodurch das Feature
entsteht.
388 SolidWorks Kursleiterhandbuch und Kursunterlagen
SolidWorks Kursleiterhandbuch und Kursunterlagen

REPRODUZIERBAR
Skizzieren von Kreisbogen – 3-Punkt-
Kreisbogen
! Ein 3-Punkt-Kreisbogen verläuft durch drei Punkte,
den Anfangs-, End- und Mittelpunkt.
Erstellung eines 3-Punkt-Kreisbogens:
1. Klicken Sie auf der Skizzierwerkzeuge-Symbolleiste
auf Kreisbogen, 3 Pt .

Lektion 9: Rotations- und Austragungs-Features

2. Zeigen Sie auf die Startposition des
Bogens, und klicken Sie mit der linken
Maustaste.
3. Verschieben Sie den Cursor zur
Endposition des Bogens.
4. Klicken Sie erneut mit der linken Maustaste.
389
390

Lektion 9: Rotations- und Austragungs-Features

Erstellung eines 3-Punkt-Kreisbogens:
5. Ziehen Sie den Mittelpunkt des
Kreisbogens, um den Radius und
die Richtung (konvex oder konkav)
festzulegen.

6. Klicken Sie zum dritten Mal mit der

SolidWorks Kursleiterhandbuch und Kursunterlagen

linken Maustaste.

REPRODUZIERBAR
SolidWorks Kursleiterhandbuch und Kursunterlagen

REPRODUZIERBAR
Skizzieren von Kreisbogen –
Tangentialer Kreisbogen
! Mit dem Werkzeug Tangentialer
Kreisbogen wird ein Kreisbogen Nicht tangential
erstellt, der gleichmäßig in ein
vorhandenes Skizzenelement
übergeht. Tangential
! Es erspart die Arbeit, einen
Kreisbogen zu skizzieren und dann

Lektion 9: Rotations- und Austragungs-Features

manuell eine geometrische
Beziehung hinzuzufügen, um ihn Nicht tangential
tangential zu machen.
! Der Anfangspunkt des
Kreisbogens muß mit einem vorhandenen
Skizzenelement verbunden sein.
391
392

Lektion 9: Rotations- und Austragungs-Features

Erstellung eines tangentialen Kreisbogens:
1. Klicken Sie auf der Kreisbogen ist
tangential zur
Skizzierwerkzeuge-Symbolleiste vorhandenen
auf Tangentialer Kreisbogen . Linie

2. Zeigen Sie auf die Startposition

des Bogens, und klicken Sie mit
der linken Maustaste. Kreisbogen ist
tangential zum
SolidWorks Kursleiterhandbuch und Kursunterlagen

vorhandenen
3. Ziehen Sie, um den Kreisbogen
zu erstellen.
" Die Winkel- und Radiuswerte werden

REPRODUZIERBAR
beim Erstellen der Kreisbogen am
Cursor angezeigt.

4. Klicken Sie mit der linken Maustaste.

SolidWorks Kursleiterhandbuch und Kursunterlagen

REPRODUZIERBAR
Cursor-Feedback
! Während des Skizzierens gibt der Cursor Feedback
und Informationen zur Ausrichtung auf
Skizzenelemente und Modellgeometrie.

Horizontal Mittelpunkt

Vertikal Schnittpunkt

Lektion 9: Rotations- und Austragungs-Features

Parallel Ende oder
Eckpunkt

Senkrecht Auf

Tangential
393
394

Lektion 9: Rotations- und Austragungs-Features

Ableiten
! Beim Skizzieren werden
gepunktete Linien eingeblendet, Orange

die die Ausrichtung auf andere

Geometrie anzeigen.
! Diese Ausrichtungsinformationen Blau
bezeichnet man als Ableitung.
SolidWorks Kursleiterhandbuch und Kursunterlagen

! Leitlinien werden in zwei verschiedenen Farben

angezeigt, orange und blau.
" Orangefarbene Leitlinien erfassen geometrische Beziehungen wie

REPRODUZIERBAR
Tangential und fügen sie hinzu.
" Blaue Linien zeigen Ausrichtung an und dienen als Hilfsmittel beim
Skizzieren, erfassen aber keine geometrischen Beziehungen und
fügen keine hinzu.
SolidWorks Kursleiterhandbuch und Kursunterlagen

REPRODUZIERBAR
Skizzierwerkzeug „Ellipse“
! Wird zum Erstellen des Austragungsprofils für den
Griff des Kerzenhalters verwendet.

! Eine Ellipse hat zwei Achsen:

" Hauptachse, rechts mit A bezeichnet.
" Nebenachse, rechts mit B bezeichnet.

Lektion 9: Rotations- und Austragungs-Features

! Eine Ellipse wird in zwei Schritten
skizziert, ähnlich wie ein 3-Punkt-Kreisbogen.
395
396

Lektion 9: Rotations- und Austragungs-Features

Skizzieren einer Ellipse:
1. Klicken Sie auf Extras, Skizzenelement, Ellipse.
" Tip: Mit den Befehlen Extras, Anpassen können Sie das Werkzeug
Ellipse der Skizzierwerkzeuge-Symbolleiste hinzufügen.

2. Positionieren Sie den Cursor im Mittelpunkt der

Ellipse.
3. Klicken Sie mit der linken
SolidWorks Kursleiterhandbuch und Kursunterlagen

Maustaste, und verschieben

Sie dann den Cursor
horizontal, um die Hauptachse
zu definieren.

REPRODUZIERBAR
4. Klicken Sie ein zweites Mal mit
der linken Maustaste.
SolidWorks Kursleiterhandbuch und Kursunterlagen

REPRODUZIERBAR
Skizzieren einer Ellipse:
5. Verschieben Sie den Cursor vertikal,
um die Nebenachse zu definieren.

6. Klicken Sie zum dritten Mal mit der

Lektion 9: Rotations- und Austragungs-Features

linken Maustaste. Damit ist die Ellipse
skizziert.
397
398

Lektion 9: Rotations- und Austragungs-Features

Volles Definieren einer Ellipse
Erfordert 4 verschiedene Angaben:
! Position des Mittelpunktes:
" Bemaßen Sie den Mittelpunkt, oder
positionieren Sie ihn mit einer
geometrischen Beziehung wie
Deckungsgleich.

! Länge der Hauptachse.

SolidWorks Kursleiterhandbuch und Kursunterlagen

! Länge der Nebenachse.

! Ausrichtung der Hauptachse.
" Obwohl die Ellipse rechts bemaßt und ihr

REPRODUZIERBAR
Mittelpunkt deckungsgleich mit dem
Ursprung ist, kann sie beliebig gedreht
werden, bis die Ausrichtung der
Hauptachse definiert ist.
SolidWorks Kursleiterhandbuch und Kursunterlagen

REPRODUZIERBAR
Weitere Informationen zu Ellipsen
! Die Hauptachse braucht nicht horizontal zu
sein.
! Sie können die halbe Haupt- und/oder
Nebenachse bemaßen.
" Das entspricht dem Bemaßen eines Kreises, bei dem
man anstelle des Durchmessers den Radius
verwendet.

! Sie brauchen keine geometrische

Lektion 9: Rotations- und Austragungs-Features

Beziehung, um die Hauptachse
auszurichten.
" Eine Bemaßung reicht aus.
399
400

Lektion 9: Rotations- und Austragungs-Features

Trimmen von Skizzengeometrie
! Mit dem Werkzeug Trimmen kann ein
Skizzensegment gelöscht werden.

! Das Segment wird bis zu seinem Schnittpunkt mit

einem anderen Skizzenelement gelöscht.

! Das ganze Skizzensegment wird gelöscht, wenn es

SolidWorks Kursleiterhandbuch und Kursunterlagen

kein anderes Skizzenelement schneidet.

REPRODUZIERBAR
SolidWorks Kursleiterhandbuch und Kursunterlagen

REPRODUZIERBAR
Trimmen eines Skizzenelements:
1. Klicken Sie auf der Skizzier-
werkzeuge-Symbolleiste
auf Trimmen .
2. Plazieren Sie den Cursor
über dem Skizzensegment.
3. Das Segment, das getrimmt

Lektion 9: Rotations- und Austragungs-Features

wird, ist in Rot
hervorgehoben.
4. Klicken Sie mit der linken
Maustaste, um das
Segment zu löschen.
401
402

Lektion 9: Rotations- und Austragungs-Features

Übersicht zu
Austragungen
Profil
! Das Austragungs-Feature wird
erstellt, indem ein 2D-Profil
entlang einer Bahn verschoben
wird. Bahn
! Ein Austragungs-Feature wird
SolidWorks Kursleiterhandbuch und Kursunterlagen

zum Erstellen des Griffes am

Kerzenhalter verwendet.
! Für das Austragungs-Feature sind

REPRODUZIERBAR
zwei Skizzen erforderlich:
" Austragungsbahn
" Austragungsprofil
SolidWorks Kursleiterhandbuch und Kursunterlagen

REPRODUZIERBAR
Übersicht zu Austragungen – Regeln
! Die Austragungsbahn ist ein Satz skizzierter Kurven,
die in einer Skizze, einer Kurve oder einem Satz von
Modellkanten enthalten sind.

! Das Austragungsprofil muß eine geschlossene Kontur

haben.

Lektion 9: Rotations- und Austragungs-Features

! Der Anfangspunkt der Bahn muß in der Ebene des
Austragungsprofils liegen.

! Profil, Bahn und resultierender Volumenkörper dürfen

sich nicht selbst schneiden.
403
404

Lektion 9: Rotations- und Austragungs-Features

Übersicht zu Austragungen – Tips
! Erstellen Sie zuerst die Austragungsbahn. Erstellen
Sie dann das Profil.

! Erstellen Sie kleine Querschnitte, von der übrigen

Teilgeometrie abgesetzt.

! Verschieben Sie dann das Austragungsprofil in die

SolidWorks Kursleiterhandbuch und Kursunterlagen

entsprechende Position, indem Sie eine

deckungsgleiche Beziehung oder Ansteck-Beziehung
am Ende der Austragungsbahn hinzufügen.

REPRODUZIERBAR
SolidWorks Kursleiterhandbuch und Kursunterlagen

REPRODUZIERBAR
Erstellung der Austragungsbahn:
1. Öffnen Sie eine Skizze
auf der Ebene Vorne.

2. Skizzieren Sie mit den

Skizzierwerkzeugen
Linie und Tangentialer
Kreisbogen die

Lektion 9: Rotations- und Austragungs-Features

Austragungsbahn.

3. Bemaßen Sie, wie in der

Abbildung gezeigt.

4. Schließen Sie die Skizze.

405
406

Lektion 9: Rotations- und Austragungs-Features

Erstellung des Austragungsprofils:
1. Öffnen Sie eine Skizze auf der Ebene Rechts.

2. Skizzieren Sie das Austragungsprofil

mit dem Skizzierwerkzeug Ellipse.

3. Fügen Sie eine horizontale Beziehung

zwischen dem Mittelpunkt der Ellipse
SolidWorks Kursleiterhandbuch und Kursunterlagen

und einem Ende der Hauptachse

hinzu. Horizontal

4. Bemaßen Sie die Haupt- und

REPRODUZIERBAR
Nebenachse der Ellipse.
SolidWorks Kursleiterhandbuch und Kursunterlagen

REPRODUZIERBAR
Erstellung des Austragungsprofils:
5. Fügen Sie eine
deckungsgleiche Beziehung Deckungsgleich
zwischen dem Mittelpunkt der
Ellipse und dem Endpunkt der
Bahn hinzu.

6. Schließen Sie die Skizze.

Lektion 9: Rotations- und Austragungs-Features

407
408

Lektion 9: Rotations- und Austragungs-Features

Austragen des Griffs:
1. Klicken Sie auf der Features-
Symbolleiste auf Austragung .

2. Wählen Sie die Skizze der

Austragungsbahn aus.
SolidWorks Kursleiterhandbuch und Kursunterlagen

3. Wählen Sie die Skizze des

Austragungsprofils aus.

4. Klicken Sie auf OK.

REPRODUZIERBAR
REPRODUZIERBAR Lektion 9: Rotations- und Austragungs-Features
Austragen des Griffs – Ergebnis
SolidWorks Kursleiterhandbuch und Kursunterlagen 409
410

Lektion 9: Rotations- und Austragungs-Features

Linear ausgetragener Schnitt mit
Formschrägewinkel
! Erstellt die Öffnung für eine Kerze am oberen Ende des
Kerzenhalters.
! Gleicher Vorgang wie beim linearen Austragen eines
Aufsatzes, mit dem Unterschied, daß Material entfernt
anstatt hinzugefügt wird.
! Durch die Formschräge entsteht die verjüngte Form.
! Formschräge ist wichtig bei
SolidWorks Kursleiterhandbuch und Kursunterlagen

geformten oder geschmiedeten

Teilen und Gußteilen.
" Beispiel: Eiswürfelschale – ohne die

REPRODUZIERBAR
Formschräge könnten die Eiswürfel nur
sehr schwer aus der Schale entnommen
werden.
" Suchen Sie weitere Beispiele.
SolidWorks Kursleiterhandbuch und Kursunterlagen

REPRODUZIERBAR
Erstellung des Schnitts:
1. Öffnen Sie auf der oberen Fläche des
Kerzenhalters eine Skizze.

Lektion 9: Rotations- und Austragungs-Features

2. Skizzieren Sie ein kreisförmiges
Profil konzentrisch mit der
Kreisfläche.

3. Bemaßen Sie den Kreis.

411
412

Lektion 9: Rotations- und Austragungs-Features

Erstellung des Schnitts:
4. Klicken Sie auf der Features-Symbolleiste auf Linear
ausgetragener Schnitt .

5. Endbedingungen:
" Typ = Blind
" Tiefe = 25 mm
SolidWorks Kursleiterhandbuch und Kursunterlagen

" Formschräge = Aktiviert

" Winkel = 15°

6. Klicken Sie auf OK.

REPRODUZIERBAR
REPRODUZIERBAR Lektion 9: Rotations- und Austragungs-Features
Lineares Austragen des Schnitts –
Ergebnis
SolidWorks Kursleiterhandbuch und Kursunterlagen 413
414

Lektion 9: Rotations- und Austragungs-Features

Verrundungs-Feature
! Mit Verrundungen werden die Kanten des
Kerzenhalters abgerundet.

Auswahlfilter
! Hilfreich beim Auswählen der richtigen Geometrie.
SolidWorks Kursleiterhandbuch und Kursunterlagen

! Klicken Sie auf , um die Auswahlfilter-Symbolleiste

zu aktivieren.
! Verwenden Sie den Kantenauswahlfilter .

REPRODUZIERBAR
! Das Erscheinungsbild des Cursors ändert sich zu ,
wenn der Filter aktiv ist.
REPRODUZIERBAR Lektion 9: Rotations- und Austragungs-Features
Verrunden der Kanten – Ergebnis

Verrundungen
SolidWorks Kursleiterhandbuch und Kursunterlagen 415
416

Lektion 9: Rotations- und Austragungs-Features

Beste Vorgehensweise – So einfach wie
möglich
! Verwenden Sie kein Austragungs-
Feature, wenn ein Rotations-Feature
oder eine lineare Austragung
ausreicht.
! Einen Kreis entlang einer
Rotation
kreisförmigen Bahn auszutragen,
SolidWorks Kursleiterhandbuch und Kursunterlagen

scheint zum selben Ergebnis zu

führen wie der Einsatz eines
Rotations-Features.
! Das Rotations-Feature hat allerdings

REPRODUZIERBAR
folgende Vorteile: Austragung
" Es ist mathematisch gesehen weniger komplex.
" Es läßt sich leichter skizzieren – eine Skizze anstatt zwei
