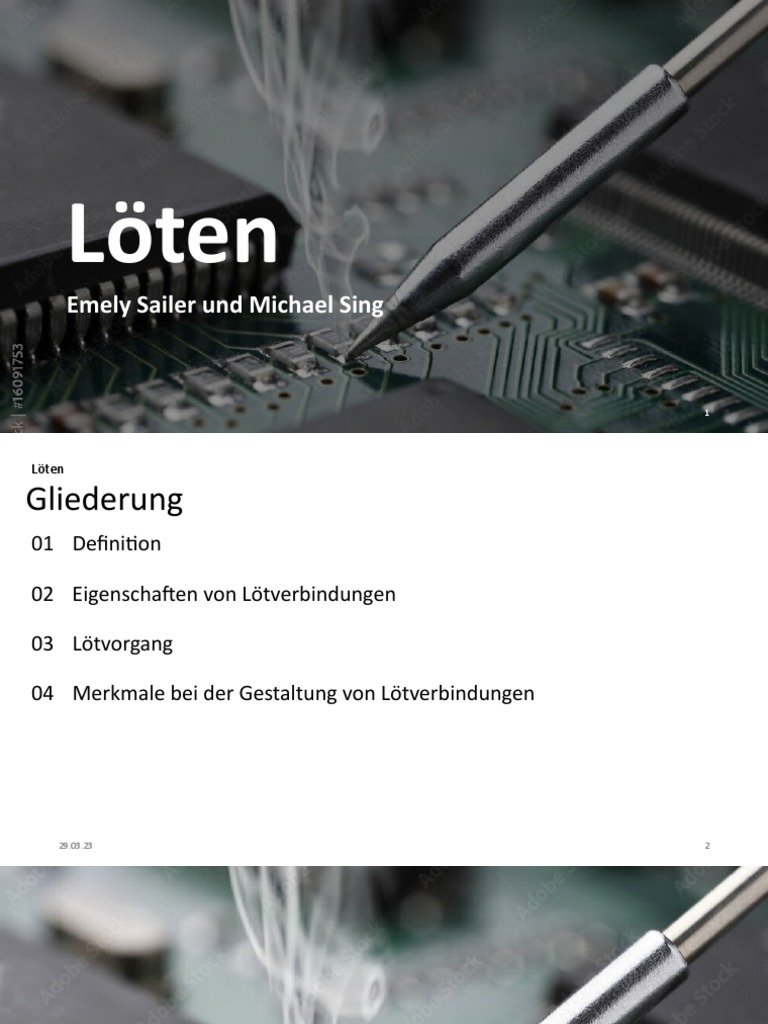

Löten

Emely Sailer und Michael Sing

1
Löten

Gliederung
01 Definition

02 Eigenschaften von Lötverbindungen

03 Lötvorgang

04 Merkmale bei der Gestaltung von Lötverbindungen

29.03.23 2
•01 Definition

3
Löten

Definition
• Löten ist ein thermisches
Fügeverfahren zum Verbinden von
metallischen Werkstoffen mit Hilfe
von metallischem Bindemittel
(Lot).
• Die Schmelztemperatur des Lotes
liegt dabei immer unter dem der
zu verbindenden Metalle.

29.03.23 4
•02 Eigenschaften von
Lötverbindungen

5
Löten

Eigenschaften von Lötverbindungen

• intermetallische Verbindung
• Bildung einer Legierung durch den
Grundwerkstoff und das Lot
• unterschiedliche Werkstoffe
können verbunden werden
• gute Wärmeleitfähigkeit
• gute elektrische Leitfähigkeit

29.03.23 6
•03 Lötvorgang

7
Löten

Lötvorgang: Schritt 1
• Bauteile platzieren
- auf Wärmeempfindlichkeit der
Bauteile achten (z.B. Transistoren)
- Bauteile dicht auf der Platine
anbringen
- Bauteile fixieren

29.03.23 8
Löten

Lötvorgang: Schritt 2
• Vorbereitung
- Lötkolbenspitze oxidiert durch die
hohe Hitze an der Luft
Diese Schicht wirkt wie ein
Isolator gegen Hitze
- Abhilfe: Lötspitzen reinigen
Die besten Ergebnisse werden
bei silbrig glänzender Spitze
erzielt

29.03.23 9
Löten

Lötvorgang: Schritt 3
• Löten
- Bauteile und Lötauge gleichzeitig
erwärmen (ca. 1 s)
- Unterhalb der Spitze circa 1mm bis
3mm Lötmetall hinzugeben
- Wichtig: die Lötspitze noch an der
Lötstelle lassen (ca. 1 s)

29.03.23 10
Löten

Lötvorgang: Schritt 4
• Betrachten
- Das gesamte Lötauge und der
Anschlussdraht sollte vollkommen
bedeckt sein
- Lötstelle sollte eine Kegelform
vorweisen

29.03.23 11
•04 Merkmale bei der
Gestaltung von
Lötverbindungen
12
Löten

Merkmale bei der Gestaltung von Lötverbindungen

• Spaltlöten
- Lötspalt sollte nicht größer als
0,25mm überschreiten
- Das Lot wird durch Kapillarwirkung in
den Lötspalt gesaugt

29.03.23 13
Löten

Merkmale bei der Gestaltung von Lötverbindungen

• Fugenlöten
- Mindestabstand der zu
verbindenden Oberflächen beträgt
0,5 mm
- V- oder X- förmige Lötfuge
- Lot muss gut einfließen können

29.03.23 14
Löten
Emely Sailer und Michael Sing

15
