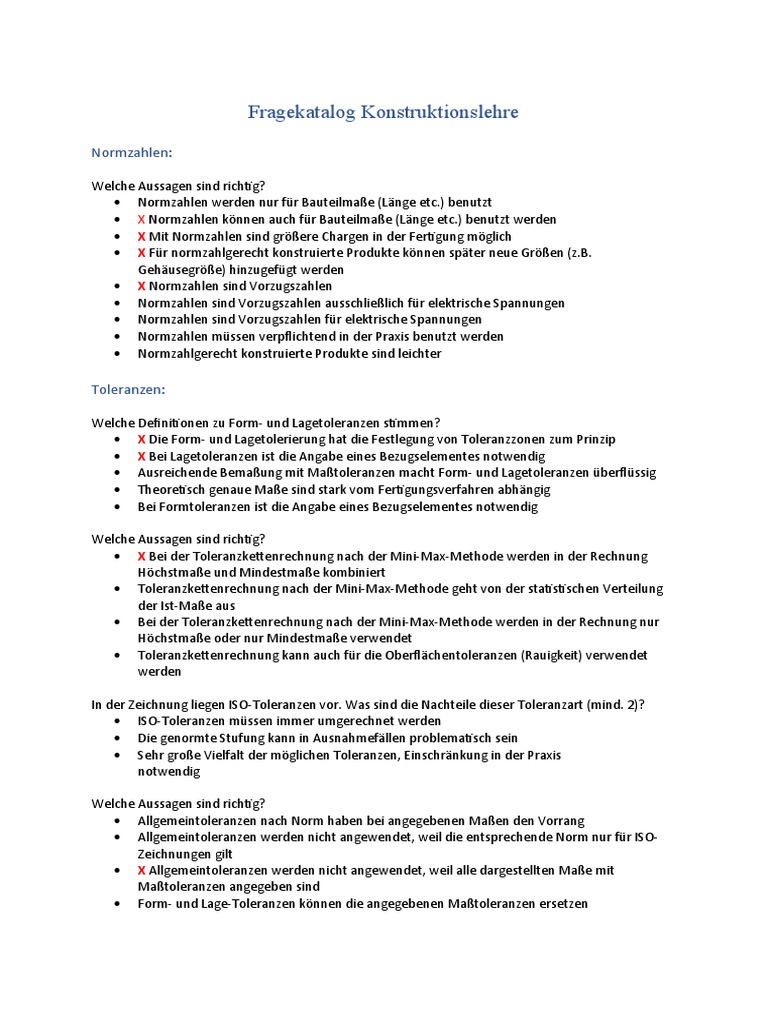

Fragekatalog Konstruktionslehre

Normzahlen:

Welche Aussagen sind richtig?

 Normzahlen werden nur für Bauteilmaße (Länge etc.) benutzt
 X Normzahlen können auch für Bauteilmaße (Länge etc.) benutzt werden
 X Mit Normzahlen sind größere Chargen in der Fertigung möglich
 X Für normzahlgerecht konstruierte Produkte können später neue Größen (z.B.
Gehäusegröße) hinzugefügt werden
 X Normzahlen sind Vorzugszahlen
 Normzahlen sind Vorzugszahlen ausschließlich für elektrische Spannungen
 Normzahlen sind Vorzugszahlen für elektrische Spannungen
 Normzahlen müssen verpflichtend in der Praxis benutzt werden
 Normzahlgerecht konstruierte Produkte sind leichter

Toleranzen:

Welche Definitionen zu Form- und Lagetoleranzen stimmen?

 X Die Form- und Lagetolerierung hat die Festlegung von Toleranzzonen zum Prinzip
 X Bei Lagetoleranzen ist die Angabe eines Bezugselementes notwendig
 Ausreichende Bemaßung mit Maßtoleranzen macht Form- und Lagetoleranzen überflüssig
 Theoretisch genaue Maße sind stark vom Fertigungsverfahren abhängig
 Bei Formtoleranzen ist die Angabe eines Bezugselementes notwendig

Welche Aussagen sind richtig?

 X Bei der Toleranzkettenrechnung nach der Mini-Max-Methode werden in der Rechnung
Höchstmaße und Mindestmaße kombiniert
 Toleranzkettenrechnung nach der Mini-Max-Methode geht von der statistischen Verteilung
der Ist-Maße aus
 Bei der Toleranzkettenrechnung nach der Mini-Max-Methode werden in der Rechnung nur
Höchstmaße oder nur Mindestmaße verwendet
 Toleranzkettenrechnung kann auch für die Oberflächentoleranzen (Rauigkeit) verwendet
werden

In der Zeichnung liegen ISO-Toleranzen vor. Was sind die Nachteile dieser Toleranzart (mind. 2)?
 ISO-Toleranzen müssen immer umgerechnet werden
 Die genormte Stufung kann in Ausnahmefällen problematisch sein
 Sehr große Vielfalt der möglichen Toleranzen, Einschränkung in der Praxis
notwendig

Welche Aussagen sind richtig?

 Allgemeintoleranzen nach Norm haben bei angegebenen Maßen den Vorrang
 Allgemeintoleranzen werden nicht angewendet, weil die entsprechende Norm nur für ISO-
Zeichnungen gilt
 X Allgemeintoleranzen werden nicht angewendet, weil alle dargestellten Maße mit
Maßtoleranzen angegeben sind
 Form- und Lage-Toleranzen können die angegebenen Maßtoleranzen ersetzen
Passungen:

Was ist von den aufgeführten Antworten eine Passungsart?

 X Spielpassung
 X Übermaßpassung
 X Übergangspassung
 Einheitswelle
 Doppelte Passung
 Maß- und Lagetoleranzen

Normalien:

Was ist von den aufgeführten Antworten eine Normalie?

 Schraube nach ISO 4014
 Sicherheitsring nach DIN 471
 X Aufnahmebolzen Baukastensystem Fa. MISUMI
 Schrauben aus Stahl mit klebender Beschichtung nach DIN 267-27

Welche Aussagen sind richtig?

 Normen und Richllinien sind immer verpflichtend
 Normen werden bei DIN nur durch den Staat beantragt
 Normalien gelten immer firmen- und branchenübergreifend
 X Werksnormen haben eine kürzere Gültigkeitsdauer als ISO-Normen

Projektionen:

Welche Aussagen sind richtig?

 Isometrische Projektion ist zwei-dimensional
 X Isometrische Projektion hat einen Maßstab
 Isometrische Projektion hat zwei Maßstäbe
 X Isometrische Projektion verzehrt Kreise und runde Körper
 Isometrische Projektion kann nicht mit einem CAD-System dargestellt werden
 Bei der isometrischen Projektion ist die Aufrissebene nicht verzerrt

Welche Aussagen sind richtig?

 X Kabinettprojektion hat zwei Maßstäbe
 X Kabinettprojektion verzehrt an Seitenflächen Kreise und runde Körper
 X Kabinettprojektion kann nicht mit einem CAD-System dargestellt werden
 X Bei der Kabinettprojektion ist die Aufrissebene nicht verzerrt
 Kabinettprojektion ist zweidimensional
 Kabinettprojektion hat einen Maßstab
Blackbox:

Welche Aussagen sind richtig?

 X Blackbox-Methode definiert die wesentlichen Ein- und Ausgangsgrößen
 X Das Hauptsystem kann für die Blackbox-Beschreibung in kleinere Teil-Systeme aufgeteilt
werden
 X Daten sind technische Umsätze „Signal“
 X Funktion soll bei der Methode Blackbox kurz und prägnant bezeichnet werden
 Blackbox-Methode wird für eine detaillierte Produktbeschreibung innerhalb eines Systems
benutzt
 Blackbox wird vor allem für die CAD-Modellierung benutzt
 Es gibt 5 Ein- und Ausgangsgrößen Arten
 Es gibt 4 Ein- und Ausgangsgrößen Arten
 Abstraktionsgrad spielt bei der Methode Blackbox keine Rolle
 Bei jedem Produkt müssen 3 Input- und Output-Größen vorhanden sein

CAD:

Welche Aussagen sind richtig?

 X 2D-CAD-Systeme haben geringere Rechneranforderungen als 3D-CAD- Systeme
 X In 2D-CAD-Systemen können internationale Zeichnungsnormen als System Voreinstellung
hinterlegt werden
 Mit 2D-CAD-Systemen können Bauteil Überschneidungen einfach berechnet werden
 2D-CAD-Systeme bieten keine intelligenten Bemaßungsfunktionen an
 2D-CAD-Zeichnung kann sehr effektiv und durchgängig digital in der Prozesskette benutzt
werden

Was sind Bezugselemente der 3D-CAD-Modellierung?

 X Koordinatensysteme
 X Ebenen
 X Achsen
 Zeichnungsableitung
 Die Bezeichnung des 3D-CAD-Modells

Welche Aussagen sind richtig?

 X Eine Schnittlinie kennzeichnet die Lage einer Schnittebene
 X Eine Schnittlinie kennzeichnet den Schnittverlauf bei mehreren Schnittebenen
 Eine Schnittlinie wird von der Schraffur beeinflusst
 Eine Schnittlinie muss immer beschriftet werden

Welche Aussagen sind richtig?

 X Einzelne Ansichten können Abweichungen zum Gesamtblattmaßstab aufweisen
 X 1:2 ist ein Verkleinerungsmaßstab
 1:1-Maßstab sollte meistens vermieden werden
 Maßstab wird durch die Norm vorgegeben

Was ist bei einer Kante möglich?

 X Grat
 X Übergang und Abtragung
 (X) Freistich
 Nutzbares Gewinde
  Stückliste
Sonstiges:

Welche Aussagen sind richtig?

 X Oberflächen-Profilfilter trennen Oberflächenungenauigkeit in kurz- und langwellige Anteile
 Mit Oberflächen-Profilfilter können normgerecht die Kantenbeschaffenheit bezeichnet
werden
 Oberflächenrillenform ist eine Pflichtangabe bei der Beschreibung der
Oberflächenbeschaffenheit
 Die Bezeichnung der Rautiefe am Schriftfeld ist immer ausreichend

Welche Aussagen sind richtig?

 X Produktlebenszyklus unterscheidet sich bei der Einzelfertigung und Serienprodukten
 X Bereich Fertigung kann durch optimierte Maschinenauslastung Produktkosten reduzieren
 Wirtschaftlicher und technischer Produktlebenszyklus stimmen bei Softwareprodukten
überein
 Bereich Fertigung hat durch hohe Werkstoff- und Betriebskosten einen entscheidenden
Einfluss auf die Produktkosten

Welche Aussagen sind richtig?

 X Schraubenverbindungen können mehrmals verwendet werden
 X Whitworth-Gewinde ist selbstabdichtend
 X Aufschraubverbindung mit einer Stiftschraube ist passend für oft lösbare Bauteile
 Schrauben sind durch Stahlwerkstoffe nicht korrosionsanfällig
