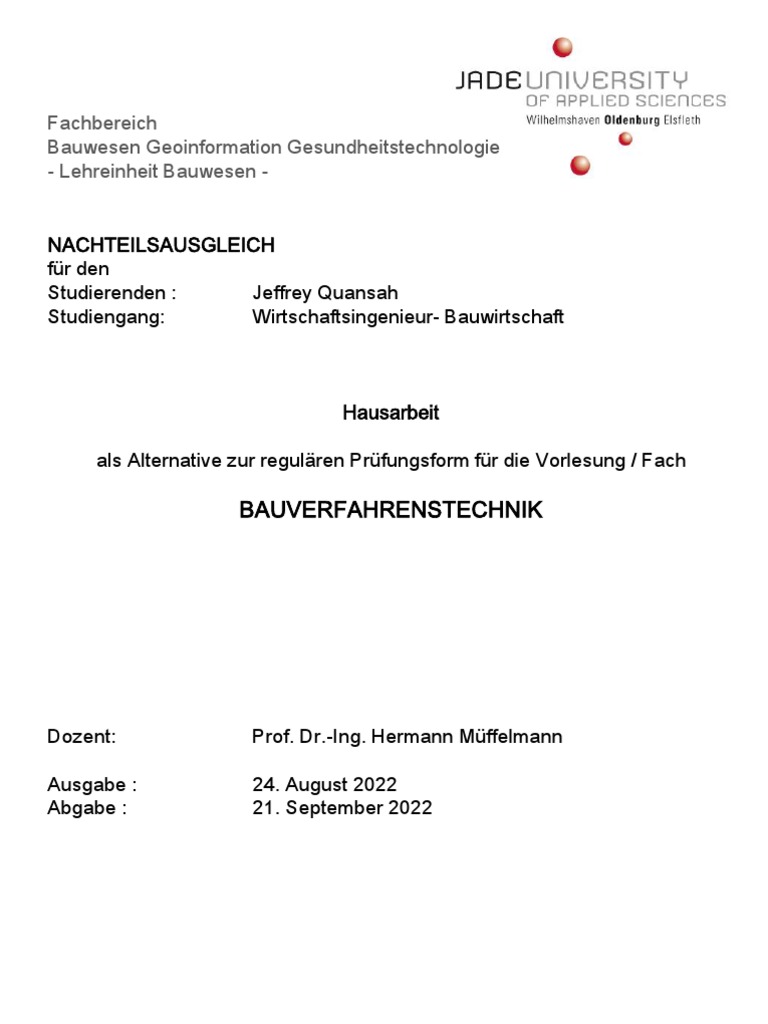

Fachbereich

Bauwesen Geoinformation Gesundheitstechnologie

- Lehreinheit Bauwesen -

NACHTEILSAUSGLEICH
für den
Studierenden : Jeffrey Quansah
Studiengang: Wirtschaftsingenieur- Bauwirtschaft

Hausarbeit

als Alternative zur regulären Prüfungsform für die Vorlesung / Fach

BAUVERFAHRENSTECHNIK

Dozent: Prof. Dr.-Ing. Hermann Müffelmann

Ausgabe : 24. August 2022

Abgabe : 21. September 2022
Aufgabe 1

Konzeption der Baugrube für eine Tiefgründung

Planung der Baustelleneinrichtung
Bestimmung der Krananzahl,- Standort-, - Bemessung und - Kosten

Ein mehrgeschossiges Büro und Verwaltungsgebäude soll schlüsselfertig in 17

Monaten durch einen GU fertiggestellt werden.
Das Objekt besteht aus 5 „ineinanderlaufende“ Gebäudetrakte in
unterschiedlichen Geschosshöhen mit einem innenliegenden Lichthof :

Trakt I, II und III sind in den Abmessungen baugleich: L = 24,50m, B = 7,0 m

und jedes Bauteil hat insgesamt 10 Vollgeschosse mit je 3,0m Bauhöhe.
Der Trakt IV hat 3 Geschosse a 3,0 m Bauhöhe: L = 15,50m, B = 9,10 m.
Der Trakt V hat 2 Geschosse a 3,0 m Bauhöhe : L = 13,50m; B = 8,20 m.

Das gesamte Objekt ist unterkellert bis auf eine Gründungstiefe von -4,50 m zu
OKT als Parkgarage und für Räume der Gebäudetechnik, die am östlichen
Gebäuderand über eine Rampe erschlossen wird. Die umlaufenden
Fundamente der Kellersohle ragen an allen Seiten um 30 cm über die in der
Zeichnung ausgewiesenen Maßketten der äußeren Gebäudekanten hinaus
(=sind nicht in der Skizze eingezeichnet). Die Mächtigkeit der Sohlfundamente
auf der Sauberkeitsschicht (d=5cm) beträgt 100 cm, die aufgehenden
Stahlbetonwände 60cm bis zur Erdgeschosssohlplatte (d=25 cm).

Die Lage der Baustelle ist innerstädtisch: nur der östliche Teil weist eine
Grundstücksgrenze zu einem anderen privaten Grundstück auf, während der
südliche, westliche und nördliche Teil von einem Fußgängerweg und einer
umfahrenden Straße begrenzt wird und somit „öffentlichen“ Raum berührt.

Der Grundwasserspiegel liegt weit unter der Sohle der Parkgarage. Der
vorhandene Baugrund besteht aus dicht gelagertem Sand/Kies mit leicht
lehmigen Anteilen.

2
3
4
(1.) Zeichnen Sie im Lageplan die Baugrube konzeptionell maßstabgetreu ein,
aus der hervorgeht, wie die Baugrube gesichert wird und berücksichtigen Sie
die Sicherheitsabstände und Arbeitsräume. Die Wahl der Sicherung der
Baugrube sollte in erster Linie den technischen Notwendigkeiten entsprechen,
aber in zweiter Linie auch den objektiven wirtschaftlichen Aspekten unterliegen
(=keinen rechnerischen Nachweis).
Ergänzend fertigen Sie eine Skizze der Schnitte B, C und D mit Maßen im
Maßstab 1:50 an, die die von Ihnen vorgenommenen Eintragungen im
Grundriss verdeutlichen.

(2.) Zeichnen Sie im Lageplan den Bauzaun ein- ebenso auch in den Schnitten
B und C !

(3.) Zeichnen und vermaßen Sie die Zuwegung/-en der Baustelle; überlegen
Sie sich wirtschaftliche Abläufe im Bauablauf bei allen Anlieferungen- auch vor
dem Hintergrund des Punktes (5.), die Behinderungen infolge einer sinnvollen
Erschließung weitgehend ausschließen. In diesem Zusammenhang sei
angemerkt, dass der Wenderadius eines Sattelzuges mind. 23 m beträgt !

(4.) Planen Sie die Krananzahl bzw. weisen Sie diese für die vorgesehene
Bauzeit nach:
für die Bemessung der Krananzahl kann aufgrund Schlüsselfertiger Herstellung
über den Proportionalitätsfaktor „m3 BRI/Kran*Monat“ von der unteren Grenze
einer „Mischbauweise“ für den gesamten Hochbau von OKT 0.00 bis über alle
10 Vollgeschosse ausgegangen werden.
Für die Baustelleneinrichtung ist 1 Kranmonat zu berücksichtigen.
Für die Tiefgarage wird 1 Kran benötigt für die Dauer von 6.800 Mannstunden:
aus der Kalkulation ergibt sich, dass die Tiefgarage mit einer Kolonne von 10
Mann mit je 8,5 Stunden/Tag in einer 5 Tage/Woche hergestellt wird.

Verorten Sie die Standorte und Dimensionieren Sie die Krane in dem Lageplan
und berücksichtigen Sie die Erreichbarkeit infolge Überstreichen und des
genügenden Lastmomentes in Abhängigkeit der notwendigen Bedienung von
Plätzen aus der Baustelleneinrichtung (siehe Punkt (5.)). Weisen Sie in diesem
Zusammenhang exemplarisch nach, ob der/die Kran/e entsprechende Plätze
ansteuern und auch Material heben und verfahren kann. Treffen Sie
realistische (selbst gewählte) Annahmen für ihre Berechnungen der
eingehaltenen Lastmomente. 5
(5.) Folgende Einrichtungen benötigt die Baustelle

Mannschaftsunterkünfte:
- 1 Poliercontainer
- 1 Magazincontainer
- 2 Mannschaftscontainer
- 1 Sanitärwagen/container

Bauleitung
- 1 Container GU
- 1 Container Bauherr

Ortbetonmischanlage
- siehe Skizze/Zeichnung
(der Maßstab 1:22,22
passt hier nicht!)

- der Kran bedient diese Anlage mit einem Betonkübel für die
Betonage mit dem Füllvolumen von 750l

Platz für Bewehrung (gebogener Betonstahl)

- ca. 150 m2

Platz für die Schalung

- ca. 200 m2

Platz für angelieferte Stahlkonstruktionen

- ca.50 m2

Verorten Sie die Einrichtungen im Lageplan in der Form, das sich ein möglichst
reibungsloser Fertigungsablauf für den gesamten Baustellenbetrieb ergibt.
6
(6.) Ermittlung der Gesamtkosten für die Einsatzdauer und einer Betriebsstunde
(€/Bh) für den Baustelleneinsatz

Für jeden Kran (vereinfacht) sollen folgende Kosten von AVR Sätzen „ab
Bauhof“ angenommen werden:

- Kranoberwagen 15.500 €/Monat

- 1 Turmstücke a 700 €/ Monat
- Grundturmstück 5.200 €/Monat
- Unterwagen 6.000 €/Monat

Jeder Kran hat folgende Leistungen und Energieverbrauch:

Motorleistung : 70 KW
Hebewerksleistung: 45 KW
(-> 30% davon gleichzeitig in Betrieb zur Motorleistung)
Stromkostenverbrauch: 0,52 €/KWh

Die Betriebsstunden (Bh/Monat) der Krane betragen baustellenbedingt incl. der

Wartezeiten 80 % der 160 Einsatzstunden (Eh/Monat), die Wartungskosten
10% der Betriebskosten.
In der gesamten Zeit wird jeder Kran vollständig von einem Kranfahrer bedient.
Alle Turmteile müssen einzeln mit einem Schwerlasttieflader zur Baustelle
transportiert und auch abgeholt werden. Die einfache Fahrt kostet 1.100 €.
Ein Mobilkran mit 180 €/Std muss für den Auf-und Abbau angemietet werden
mit einer Dauer von insgesamt 5 Tagen/ Kran.
Zusätzlich für den Auf-und Abbau werden jeweils 5 Tage/Kran benötigt; eine
Mannschaft von 4 Monteuren.
Für das Fundament eines Kranes sind pauschal 2500 € zu berücksichtigen.
Als Kalkulationsmittellohn MASL sind für alle Lohnarbeiten 40 €/h anzusetzen.
Einem Monat liegen 20 Arbeitstage mit einem 8,5 Std./Tag zugrunde.

7
Aufgabe 2

Leistungsermittlung eines Radladers QB (fm3/h)

128.000 fm3 anstehender mitteldichter Kiessand mit 7% Wasser- und 4%

Tonanteil sollen mit einem Radlader gelöst, transportiert und für eine große
Straßenbaumaßnahme innerhalb von 4 Wochen auf bauseits gestellte LKW´s
verladen werden.

Der Auftragnehmer hat als größtes Gerät in seinem Fuhrpark zur Verfügung
einen

Radlader LIEBHERR L 523 119 KW

Max. Nutzlast der Schaufel = 6,0 t
Füllvolumen der Schaufel VR = 4,0m3

Die Löse-und Beladezeit der Schaufel des Radladers beträgt 30 Sekunden. Der
Transportweg ist eine Baustraße von 100 m. Die Grundgeschwindigkeit im voll
beladenem Zustand beträgt unter Last 10 km/h, die Leerfahrt 20 km/h. Die
Kippzeit auf den bereitgestellten LKW ist mit 15 Sekunden zu berücksichtigen.

Prüfen Sie, ob das zur Verfügung stehende Gerät ausreichend ist und
berechnen Sie im nachgewiesenen Negativ-Fall die Mindestgröße des
theoretischen Füllvolumens der Schaufel VR nach Herstellerangaben.

Die Einsatzzeit betreffend ist in einer 5 Tage Woche von einer 40

Stunden/Woche auszugehen; davon sind pro Tag ½ Stunde für Tank- und
Wartungsarbeiten für die Betriebszeit zu berücksichtigen.

8
Alle erarbeiteten Darstellungen, Skizzen, Lösungen und Rechnungen
sind nachvollziehbar darzulegen.

Sofern es an technischen Vorgaben fehlt, sind sinnvolle Annahmen zu

treffen.

Die Arbeit ist in Papierform geheftet in einem Ordner im Dekanat

Bauwesen (Frau Janet Heienbrock) abzugeben.

Prof.- Dr.-Ing. H. Müffelmann Oldenburg den 22.08.2022
