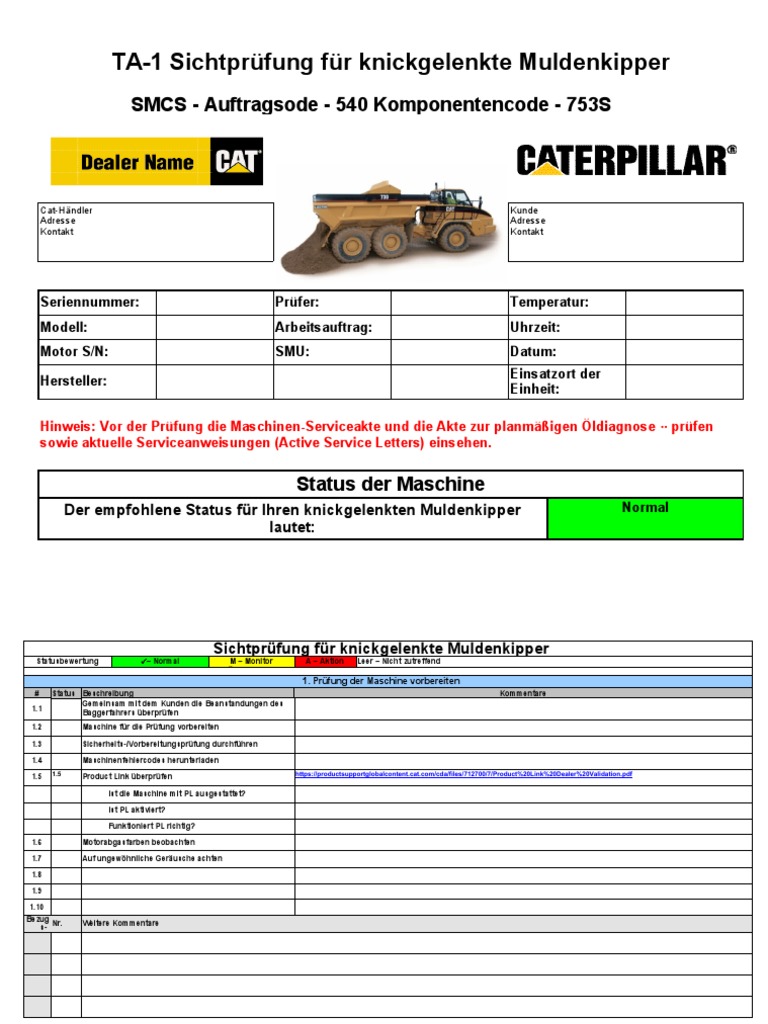

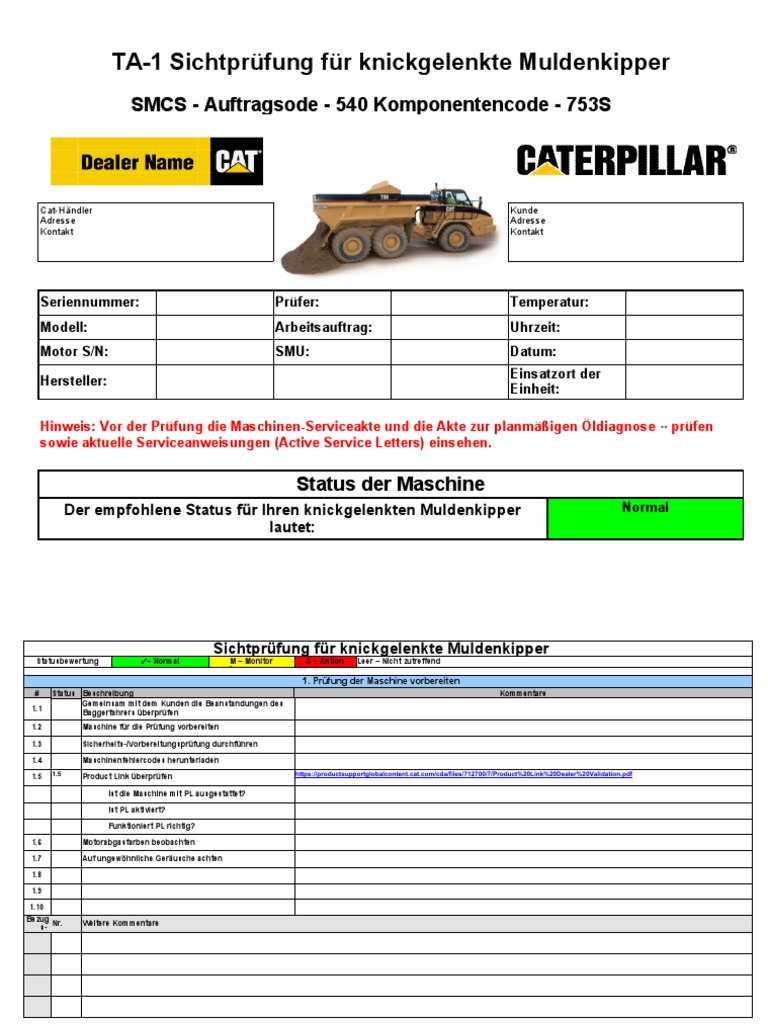

TA-1 Sichtprüfung für knickgelenkte Muldenkipper

SMCS - Auftragsode - 540 Komponentencode - 753S

Cat-Händler Kunde
Adresse Adresse
Kontakt Kontakt

Seriennummer: Prüfer: Temperatur:

Modell: Arbeitsauftrag: Uhrzeit:
Motor S/N: SMU: Datum:
Einsatzort der
Hersteller:
Einheit:

Hinweis: Vor der Prüfung die Maschinen-Serviceakte und die Akte zur planmäßigen Öldiagnose ·· prüfen
sowie aktuelle Serviceanweisungen (Active Service Letters) einsehen.

Status der Maschine

Der empfohlene Status für Ihren knickgelenkten Muldenkipper Normal
lautet:
 Sichtprüfung für knickgelenkte Muldenkipper
Statusbewertung ü– Normal M – Monitor A – Aktion Leer – Nicht zutreffend
(Überwachen) (Maßnahmen
erforderlich)
1. Prüfung der Maschine vorbereiten
# Status Beschreibung Kommentare
Gemeinsam mit dem Kunden die Beanstandungen des
1.1
Baggerfahrers überprüfen
1.2 Maschine für die Prüfung vorbereiten

1.3 Sicherheits-/Vorbereitungsprüfung durchführen

1.4 Maschinenfehlercodes herunterladen

1.5 https://productsupportglobalcontent.cat.com/cda/files/712700/7/Product%20Link%20Dealer%20Validation.pdf
1.5 Product Link überprüfen

Ist die Maschine mit PL ausgestattet?

Ist PL aktiviert?

Funktioniert PL richtig?

1.6 Motorabgasfarben beobachten

1.7 Auf ungewöhnliche Geräusche achten

1.8

1.9

1.10
Bezug
Nr. Weitere Kommentare
s-
 2. Prüfung im unteren Bereich
# Status Beschreibung Kommentare
2.1 Reifen und Felgen

2.2 Mittlerer Tragrahmen

2.3 Hinterer Tragrahmen

2.4 Seitenantriebe, Räder und Radspindel

2.5 Bremsleitungen und Komponenten

2.6 Vorderes Maschinengestell

2.7 Motorölwanne

2.8 Vorderer Tragrahmen

2.9 Vorderes Differenzial

2.10 Vordere Antriebswelle

2.11 Drehmomentwandler, Getriebe und Verteilergetriebe

2.12 Gelenkverbindung und Antriebswelle

2.13 Mittlere Antriebswelle und Stützlager

2.14 Zentrales Differenzial

2.15 Hintere Antriebswelle

2.16 Hinteres Differenzial

2.17 Hinteres Maschinengestell

2.18

2.19

2.20

Pos. Nr. Weitere Kommentare

 3. Prüfung auf mittlerer Höhe
# Status Beschreibung Kommentare
3.1 Arbeitsscheinwerfer/Warnblinklichter

3.2 Stufen und Handläufe

3.3 Schmutzfänger

3.4 Hydraulikölkühler

3.5 Hintere Federungszylinder

3.6 Lenkzylinder und -zapfen

3.7 Obere und untere Knickgelenkbolzen

3.8 Kühlgebläse, Lüfterhaube und Lüfterabdeckhaube

3.9 Leitung für Kühler und Kühlmittel

3.10 Kühlerdeckel

3.11 Dämpferzylinder

3.12 Getriebe-/Motorlager

3.13 Fahrerhausaufhängung
Lenkung/Lüfter und Bremse/Hebezeug – Hydrauliktanks
3.14
und Befestigung
3.15 Kraftstofftank und Befestigung

3.16 Batterie und Batteriekabel

3.17

3.18

3.19
Bezug
Nr. Weitere Kommentare
s-
 4. Prüfung im oberen Bereich
# Status Beschreibung Kommentare
4.1 Haube und Plattform
Generator, Kompressor/Kupplung, Riemen,
4.2
Riemenscheiben/Spanner
4.3 Lüftermotor

4.4 Wasserpumpe

4.5 Gehäuse des Kühlertemperaturreglers

4.6 Zylinderkopf/-köpfe und Ventildeckel

4.7 Ölfilter, Filterblöcke, Kühler und Auskleidungen

4.8 Kurbelgehäuseentlüfter

4.9 Kraftstoffpumpen, Filter, Filterblöcke, Leitungen

4.10 Luftreiniger & Vorreiniger

4.11 Motorblock

4.12 Ladeluftkühler, Ansaugkrümmer und Ladeluftleitungen

4.13 Turbolader

4.14 Abgaskrümmer

4.15 Startermotor

4.16 Motor-Kabelstrang
Lenksteuerventil, Lenkneutralisierventil, Bremsventil
4.17
und HMU
4.18 Fahrerhaus außen

4.19 Fahrerhaus innen

4.20

4.21

4.22
Bezug
Nr. Weitere Kommentare
s-
 5. Arbeitsgeräte-/Anbaugeräteprüfung
# Status Beschreibung Kommentare
5.1 Karosserie und Bolzen

5.2 Muldenhubzylinder

5.3 Ausstoßerzylinder

5.4 Ausstoßerschild, Fahrgestell und Zylinderhalterung

5.5 Ausstoßer-Gierung, Rollenketten

5.6 Heckklappe und Heckklappenzylinder

5.7

5.8

5.9
Bezug
Nr. Weitere Kommentare
s-

Weitere Anmerkungen
 Technische Prüfung für knickgelenkte Muldenkipper
Statusbewertung ü– Normal M – Monitor A – Aktion Leer – Nicht zutreffend
(Überwachen) (Maßnahmen
erforderlich)
1. Leistungsprüfungen
1.1 Prüfung der hydraulischen Leistung
Status Beschreibung Einheiten Beobachtet Spezifiziert (+)Tol (-)Tol Kommentare
1.1.1 1.1.1 Hebezeug-Zykluszeit - Prüfung

Raise (Anheben)

Lower (Absenken)
1.1.2 1.1.2 Hebezeug – Absinken des Zylinders prüfen Einheiten Beobachtet Bereiche für Öltemperatur
Öltemperatur ??° bis ??° ??° bis ??° ??° bis ??°

Einheiten Beobachtet Maximal zulässige Zulässige Zeit (min.) Zulässige Zeit (min.) Zulässige Mindestzeit
Bewegung (Sek.) (Sek.) (Sek.)

Hebezeug-Zylinder
Status* Beschreibung Einheiten Beobachtet Spezifiziert (+)Tol (-)Tol Kommentare
1.1.3
1.1.3 Ausstoßer-Zykluszeit prüfen (falls vorhanden)

Eject (Ausstoßen)

Retract (Einfahren)
1.2 Leistungsprüfung der Bremsen
Status* Beschreibung Einheiten Beobachtet Spezifiziert (+)Tol (-)Tol Kommentare
1.2.1 Betriebsbremsen prüfen (Test aus OMM)

1.2.1 Feststellbremse prüfen (Test aus OMM)

1.3 Leistungsprüfung der Lenkung
Status* Beschreibung Einheiten Beobachtet Spezifiziert (+)Tol (-)Tol Kommentare
1.3.1 1.3.1 Lenkzeit – kontrollieren

Zeit bei Linkslenkung (oberer Leerlauf)

Zeit bei Rechtslenkung (oberer Leerlauf)

1.3.2
1.3.2 Elektrische Antriebspumpe prüfen (Notlenkung)

Linkslenkung

Rechtslenkung
