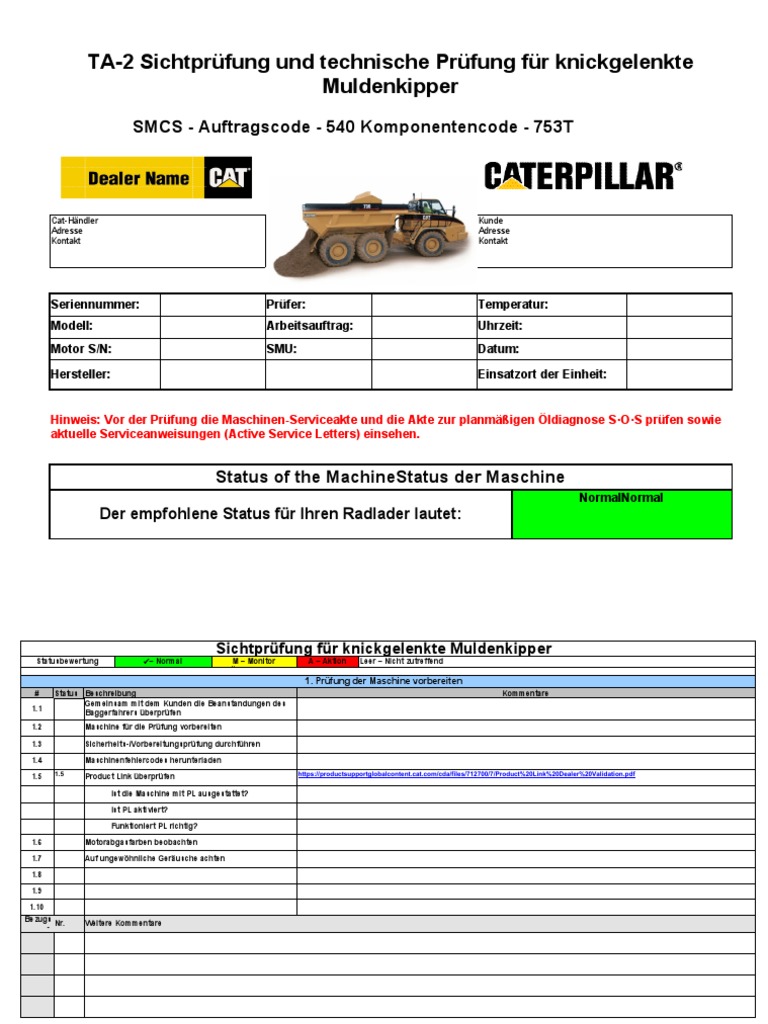

TA-2 Sichtprüfung Und Technische Prüfung Für Knickgelenkte Muldenkipper

TA-2 Sichtprüfung und technische Prüfung für knickgelenkte
Muldenkipper
SMCS - Auftragscode - 540 Komponentencode - 753T
Cat-Händler Kunde
Adresse Adresse
Kontakt Kontakt
Seriennummer: Prüfer: Temperatur:

Modell: Arbeitsauftrag: Uhrzeit:
Motor S/N: SMU: Datum:
Hersteller: Einsatzort der Einheit:
Hinweis: Vor der Prüfung die Maschinen-Serviceakte und die Akte zur planmäßigen Öldiagnose S·O·S prüfen sowie
aktuelle Serviceanweisungen (Active Service Letters) einsehen.
Status of the MachineStatus der Maschine

NormalNormal
Der empfohlene Status für Ihren Radlader lautet:
Sichtprüfung für knickgelenkte Muldenkipper
Statusbewertung ü– Normal M – Monitor A – Aktion Leer – Nicht zutreffend
(Überwachen) (Maßnahmen
erforderlich)
1. Prüfung der Maschine vorbereiten
# Status Beschreibung Kommentare
Gemeinsam mit dem Kunden die Beanstandungen des
1.1
Baggerfahrers überprüfen
1.2 Maschine für die Prüfung vorbereiten
1.3 Sicherheits-/Vorbereitungsprüfung durchführen
1.4 Maschinenfehlercodes herunterladen

1.5 https://productsupportglobalcontent.cat.com/cda/files/712700/7/Product%20Link%20Dealer%20Validation.pdf
1.5 Product Link überprüfen
Ist die Maschine mit PL ausgestattet?
Ist PL aktiviert?
Funktioniert PL richtig?
1.6 Motorabgasfarben beobachten
1.7 Auf ungewöhnliche Geräusche achten
1.8
1.9
1.10
Bezugs
Nr. Weitere Kommentare
-
2. Prüfung im unteren Bereich
2.1 Reifen und Felgen
2.2 Mittlerer Tragrahmen
2.3 Hinterer Tragrahmen
2.4 Seitenantriebe, Räder und Radspindel
2.5 Bremsleitungen und Komponenten
2.6 Vorderes Maschinengestell
2.7 Motorölwanne
2.8 Vorderer Tragrahmen
2.9 Vorderes Differenzial
2.10 Vordere Antriebswelle
2.11 Drehmomentwandler, Getriebe und Verteilergetriebe
2.12 Gelenkverbindung und Antriebswelle
2.13 Mittlere Antriebswelle und Stützlager
2.14 Zentrales Differenzial
2.15 Hintere Antriebswelle
2.16 Hinteres Differenzial
2.17 Hinteres Maschinengestell
2.18
2.19
2.20
Bezugs
-
3. Prüfung auf mittlerer Höhe
3.1 Arbeitsscheinwerfer/Warnblinklichter
3.2 Stufen und Handläufe
3.3 Schmutzfänger
3.4 Hydraulikölkühler
3.5 Hintere Federungszylinder
3.6 Lenkzylinder und -zapfen
3.7 Obere und untere Knickgelenkbolzen
3.8 Kühlgebläse, Lüfterhaube und Lüfterabdeckhaube
3.9 Leitung für Kühler und Kühlmittel
3.10 Kühlerdeckel
3.11 Dämpferzylinder
3.12 Getriebe-/Motorlager
3.13 Fahrerhausaufhängung
Lenkung/Lüfter und Bremse/Hebezeug – Hydrauliktanks
3.14
und Befestigung
3.15 Kraftstofftank und Befestigung
3.16 Batterie und Batteriekabel
3.17
3.18
3.19
Bezugs
-
4. Prüfung im oberen Bereich
4.1 Haube und Plattform
Generator, Kompressor/Kupplung, Riemen,
4.2
Riemenscheiben/Spanner
4.3 Lüftermotor
4.4 Wasserpumpe
4.5 Gehäuse des Kühlertemperaturreglers
4.6 Zylinderkopf/-köpfe und Ventildeckel
4.7 Ölfilter, Filterblöcke, Kühler und Auskleidungen
4.8 Kurbelgehäuseentlüfter
4.9 Kraftstoffpumpen, Filter, Filterblöcke, Leitungen
4.10 Luftreiniger & Vorreiniger
4.11 Motorblock
4.12 Ladeluftkühler, Ansaugkrümmer und Ladeluftleitungen
4.13 Turbolader
4.14 Abgaskrümmer
4.15 Startermotor
4.16 Motor-Kabelstrang
Lenksteuerventil, Lenkneutralisierventil, Bremsventil
4.17
und HMU
4.18 Fahrerhaus außen
4.19 Fahrerhaus innen
4.20
4.21
4.22
Bezugs
-
5. Arbeitsgeräte-/Anbaugeräteprüfung
5.1 Karosserie und Bolzen
5.2 Muldenhubzylinder
5.3 Ausstoßerzylinder
5.4 Ausstoßerschild, Fahrgestell und Zylinderhalterung
5.5 Ausstoßer-Gierung, Rollenketten
5.6 Heckklappe und Heckklappenzylinder
5.7
5.8
5.9
Bezugs
-
Weitere Anmerkungen
Technical Inspection for Articulated Trucks
Status assessment ü- Normal M - Monitor A - Aktion Blank – Not Applicable
(Überwachen) (Maßnahmen
erforderlich)
1. Engine
1.1Cooling System
Status Description Units Observed Specified (+)Tol (-)Tol Comments
1.1.1 Radiator Pressure Relief (Radiator Cap)
1.1.2 1.1.2 Test Engine Coolant
Check Freezing Point of Engine Coolant
Test Engine Coolant Conditioner
1.1.3 Check Belt Tension
1.1.4 Engine Coolant Temperature Test

1.1.5
1.1.5 Radiator Temperature Drop
Upper Tank Temperature
Lower Tank Temperature

1.2 Fuel System
Status* Description Units Observed Specified (+)Tol (-)Tol Comments
1.2.1 1.2.1 Engine Speed Check
No Load High Idle
No Load Low Idle
1.2.2 1.2.2 Fuel System Pressure Test
Fuel Pressure at Low Idle
Fuel Pressure at High Idle
1.3 Lubrication System

# Status* Description Units Observed Specified (+)Tol (-)Tol Comments
1.3.1
1.3.1 Engine Oil Pressure Test
Oil Pressure at Low Idle
Oil Pressure at High Idle

1.4 Basic Engine
# Status* Description Units Observed Specified (+)Tol (-)Tol Comments
1.4.1 Cylinder Cutout Test
1.4.2 Engine Crankcase Pressure (Blowby) Test

1.5 Air Inlet and Exhaust System
Status Description Units Observed Minimum Maximum Comments
1.5.1
1.5.1 Torque Converter Stall Test (from T&A Power Train System)
Boost Pressure (Adjusted Boost Pressure from TMI)

Engine Speed (from T&A Power Train System)
1.5.2 Exhaust Temperature Test (Measure at Each Cylinder) Units Cyl Observed Cyl Observed
Observed #1 #2
#2 #3 #4
#4 #5 #6
1.6 Miscellaneous Engine
1.6.1
1.6.2
1.6.3
2. Performance Checks
2.1 Hydraulic Performance Checks
2.1.1 2.1.1 Body Hoist Cycle Time - Check
Raise
Lower
2.1.2 2.1.2 Body Hoist Cylinder Drift - Check Units Observed Oil Temperature Ranges
Oil Temperature ??° to ??° ??° to ??° ??° to ??°
Units Observed Maximum Allowable Minimum Allowable Minimum Allowable Minimum Allowable
Movement Time (sec) Time (sec) Time (sec)
Body Hoist Cylinder

2.1.3 2.1.3 Ejector Cycle Time - Check (if equipped)
Eject
Retract
2.2 Brake Performance Checks
2.2.1 Service Brake - Check (Test from OMM)
2.2.1 Parking Brake - Check (Test from OMM)

2.3 Steering Performance Checks
2.3.1 2.3.1 Steering Time - Check
Left Steering Time (High Idle)
Right Steering Time (High Idle)

2.3.2
2.3.2 Electric Drive Pump Test (Secondary Steering)
Left Steering
Right Steering
3. Machine Hydraulic Systems

3.1 Hoist & Body and Ejector Hydraulic System
3.1.1 Hoist Pilot Pressure Test
3.1.2 3.1.2 Hoist Relief Pressure Test
Raise
Lower
3.1.3
3.1.3 Ejector System Pressure Test (If Equipped)
Eject
Retract
3.2 Suspension System
3.2.1 3.2.1 Suspension Height (Front) Check
Left Suspension Cylinder Height
Right Suspension Cylinder Height

3.3 Steering System
3.3.1 3.3.1 Steering System Test
Steering System Pressure (High Idle)
Steering System Margin Pressure (High Idle)
Steering Pump Standby Pressure (Low Idle)

Status*
3.4.1 3.4.1 Hydraulic Fan Test (If Equipped)
Max Fan Speed (High Idle)
Min Fan Speed (Low Idle)
3.4.2 3.4.2 ATAAC Hydraulic Fan Test (If Equipped)
ATAAC Fan Pressure
ATAAC Fan Speed

3.5 Braking System
3.5.1 Brake Piston Pump Pressure Test
3.5.2 3.5.2 Brake Line Pressure Test
Front Axle
Center Axle
3.5.3 Release Pressure for Parking Brake Check
3.5.4 Service Brake Accumulator Test
3.5.5 Parking Brake Accumulator Test
3.5.6 Service Brake Wear Indictor Check

3.6 Miscellaneous Machine Hydraulic System
3.6.1
3.6.2
3.6.3
6. Power Train Systems

6.1 Power Train System
6.1.1 6.1.1 Tire Pressure Check
Front Left Tire Pressure
Front Right Tire Pressure
Center Axle Left Tire Pressure
Center Axle Right Tire Pressure
Rear Left Tire(s) Pressure
Rear Right Tire(s) Pressure
6.1.2 6.1.2 Torque Converter Inlet Pressure Test
Low Idle
High Idle
6.1.3 6.1.3 Torque Converter Outlet Pressure Test
Low Idle
High Idle
6.1.4 6.1.4 Torque Converter Lockup Clutch Pressure Test
Low Idle
High Idle
6.1.5 6.1.5 Transmission Lubrication Pressure Test
Low Idle
High Idle
6.1.6 6.1.6 Transmission Oil Pump Pressure Test
Low Idle
High Idle
6.1.7 6.1.7 Retarder Output Pressure Test
Position 1
Position 2
Position 3
6.1.8 6.1.8 Retarder Actuation Pressure Test
Position 1
Position 2
Position 3
6.1.9 6.1.9 Test for the Transmission Clutch Pressure
Clutch 1 Pressure
Clutch 2 Pressure
Clutch 3 Pressure
Clutch 4 Pressure
Clutch 5 Pressure
Clutch 6 Pressure
Clutch 7 Pressure
6.1.10 Transfer Gear Lubrication Pressure Test (High Idle)

6.2 Miscellaneous Power Train
6.2.1
6.2.2
6.2.3
7. Electrical Systems
7.1 Electrical System
7.1.1 7.1.1 Battery Voltage Test
Engine Stopped
Low Idle
High Idle
7.1.2 Inspect Battery Cables
7.1.3 Starter Draw Test

7.2 Miscellaneous Electrical
7.2.1
7.2.2
7.2.3
8. S-O-S Samples
8.1 S·O·S Samples
Status Description Obtain Comments
8.1.1 Engine Oil Sample
8.1.2 Engine Coolant Sample (Level II)
8.1.3 Hoist System and Brake System Oil Sample
8.1.4 Steering System Oil Sample
8.1.5 8.1.5 Differential & Final Drive Oil Samples
Front Axle Housing Oil Sample
Center Axle Housing Oil Sample
Rear Axle Housing Oil Sample
Left Front Final Drive Oil Sample
Right Front Final Drive Oil Sample
Left Center Final Drive Oil Sample
Right Center Final Drive Oil Sample
Left Rear Final Drive Oil Sample
Right Rear Final Drive Oil Sample
8.1.6 Torque Converter and Transmission Oil Sample
8.1.7 Transfer Gear Oil Sample

TA-2 Sichtprüfung Und Technische Prüfung Für Knickgelenkte Muldenkipper

Hochgeladen von

Dokumentinformationen

Originaltitel

Copyright

Verfügbare Formate

Dieses Dokument teilen

Dokument teilen oder einbetten

Freigabeoptionen

Stufen Sie dieses Dokument als nützlich ein?

Sind diese Inhalte unangemessen?

Copyright:

Verfügbare Formate

TA-2 Sichtprüfung Und Technische Prüfung Für Knickgelenkte Muldenkipper

Hochgeladen von

Copyright:

Verfügbare Formate

TA-2 Sichtprüfung und technische Prüfung für knickgelenkte

Seriennummer: Prüfer: Temperatur:

Hersteller: Einsatzort der Einheit:

Status of the MachineStatus der Maschine

1.3 Sicherheits-/Vorbereitungsprüfung durchführen

1.4 Maschinenfehlercodes herunterladen

Ist die Maschine mit PL ausgestattet?

1.6 Motorabgasfarben beobachten

1.7 Auf ungewöhnliche Geräusche achten

2.2 Mittlerer Tragrahmen

2.3 Hinterer Tragrahmen

2.4 Seitenantriebe, Räder und Radspindel

2.5 Bremsleitungen und Komponenten

2.6 Vorderes Maschinengestell

2.8 Vorderer Tragrahmen

2.9 Vorderes Differenzial

2.10 Vordere Antriebswelle

2.11 Drehmomentwandler, Getriebe und Verteilergetriebe

2.12 Gelenkverbindung und Antriebswelle

2.13 Mittlere Antriebswelle und Stützlager

2.14 Zentrales Differenzial

2.15 Hintere Antriebswelle

2.16 Hinteres Differenzial

2.17 Hinteres Maschinengestell

3.2 Stufen und Handläufe

3.5 Hintere Federungszylinder

3.6 Lenkzylinder und -zapfen

3.7 Obere und untere Knickgelenkbolzen

3.8 Kühlgebläse, Lüfterhaube und Lüfterabdeckhaube

3.9 Leitung für Kühler und Kühlmittel

3.16 Batterie und Batteriekabel

4.5 Gehäuse des Kühlertemperaturreglers

4.6 Zylinderkopf/-köpfe und Ventildeckel

4.7 Ölfilter, Filterblöcke, Kühler und Auskleidungen

4.9 Kraftstoffpumpen, Filter, Filterblöcke, Leitungen

4.10 Luftreiniger & Vorreiniger

4.12 Ladeluftkühler, Ansaugkrümmer und Ladeluftleitungen

4.19 Fahrerhaus innen

5.4 Ausstoßerschild, Fahrgestell und Zylinderhalterung

5.5 Ausstoßer-Gierung, Rollenketten

5.6 Heckklappe und Heckklappenzylinder

1.1.2 1.1.2 Test Engine Coolant

Check Freezing Point of Engine Coolant

Test Engine Coolant Conditioner

1.1.3 Check Belt Tension

1.1.4 Engine Coolant Temperature Test

Upper Tank Temperature

Lower Tank Temperature

No Load High Idle

No Load Low Idle

1.2.2 1.2.2 Fuel System Pressure Test

Fuel Pressure at Low Idle

Fuel Pressure at High Idle

1.3 Lubrication System

Oil Pressure at Low Idle

Oil Pressure at High Idle

1.4.2 Engine Crankcase Pressure (Blowby) Test

Boost Pressure (Adjusted Boost Pressure from TMI)

Body Hoist Cylinder

2.2.1 Parking Brake - Check (Test from OMM)

Left Steering Time (High Idle)

Right Steering Time (High Idle)

3. Machine Hydraulic Systems
